TK920陶瓷电容型压力变送器


  • 产品详情
  • 技术参数
  • 优势与服务

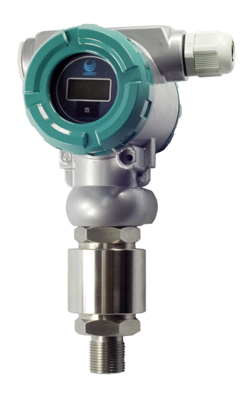

  • TK920陶瓷电容型压力变送器



    ★ 概述

    TK920陶瓷电容压力变送器采的陶瓷电容传感器,配合高精度电子元件,经严格的工艺过程装配而成。它采用无中介液的干式压力测量技术。充分发挥了陶瓷传感器的技术优势,使压力变送器具有优异的技术性能。它抗过载和抗冲击能力强,稳定性高,并有很高的测量精度。AO920陶瓷电容压力变送器具有多种型号,多种量程,多种过程连接形式及材料。可广泛用于石油、化工、电力、冶金、制药、食品等许多工业领域,可适应工业测量的各种场合及介质,是传统压力表及传统压力变送器的理想升级换代产品,是工业自动化领域理想的压力测量仪表。

    ※ 工作原理

    被测介质的压力直接作用于传感器的陶瓷膜片上,使膜片产生与介质压力成正比的微小位移,正常工作状态下,膜片最大位移不大于 0.025毫米,电子线路检测这一位移量后,即把这一位移量转换成对应于这一压力的标准工业测量信号。超压时膜片直接贴到坚固的陶瓷基体上,由于膜片与基体间隙只有 0.1毫米,因此过载时膜 片的最大位移只能是 0.1毫米,所以从结构上保证了膜片不会产生过大变型,由于膜片采用高性能的工业陶瓷,因而使传感器具有很强的抗冲击及抗过载能力。

    ★ 特点

    ※ 抗过载和抗冲击能力强

    过压可达量程的数倍至百倍。

    ※ 精度高,重复性好稳定性高

    优于0.1%F.S/1年。

    ※ 温度漂移小

    由于取消了测量元件的中介液,因而使传感器获得了很高的测量精度,且受温度影响小。

    ※ 抗干扰能力强

    防水、防尘、防振、防爆、防腐。

    ※ 安装简便

    产品结构合理,体积小,重量轻,可直接任意位置安装。

  • ★ 技术参数

    ※ 技术指标

    ● 使用对象     液体、气体或蒸汽

    ● 测量范围     表    压:0~5KPa~3.5MPa;

     密封表压:0~7MPa;

     绝    压:0~7KPa;

     负    压:-0.1MPa~2MPa

    ● 输    出       4~20mADC

    ● 电    源       12~36VDC

    ● 负载特性      4~20mADC二线制

    ● 温度范围      环境温度  -40℃~+ 85℃

    ● 外壳防护      优于IP65

    ● 防爆类型      隔爆型dⅡCT6;  本安型iaⅡCT6应外配安全栅

    ※ 性能指标

    ● 综合精度       精度等级:0.1%、0.2 %

    ● 稳定性          优于±0.1% FS /年

    ● 温度影响      -10℃~+ 60℃范围内:变化量小于±0.10%/ 10℃(0.1级)

                          变化量小于±0.15%/ 10℃(0.2级)

                          -30℃~ -10℃, 60℃~+ 85℃:变化量小于±0.15%/ 10℃(0.1级)

                          变化量小于±0.20%/ 10℃(0.2级)

    ● 振动影响       在任何方向上振动频率为20-200Hz时,变化量小于±0.02% BFSL

    ● 冲击影响       任何方向 100G冲击11ms后,变化量小于±0.02% FS

    ● 负载影响       只要输入变送器的端子电压高于12V,就无负载影响。

    ● 位置影响       安装位置不影响零点

    ※ 结构指标

    ● 结构材料       膜片:氧化铝陶瓷

                    外壳:低铜铸铝

               接触介质材料:不锈钢 316L(美国标准) 1Cr18Ni9Ti(中国标准)

            “O”型圈密封结构:聚四氟乙烯或氟橡胶

    ● 过程连接       标准提供M20×1.5外螺纹

    ● 电气连接       可根据需要从任何一个出口引出,建议使用φ10工业电缆作为引线,以便密封.引出接头可选用通用电缆接头PG16或M20×1.5,不引线一端用端盖封住。
