武汉天康仪表有限公司从事温度仪表的研发生产与销售15年，拥有先进的生产设备有优良的技术团队。从业多年，深受海内外客户好评，经验丰富的热电偶厂家，生产各类型高品质热电偶：K型热电偶、S型热电偶、B型热电偶、J型热电偶、E型热电偶、N型热电偶、铠装热电偶、耐磨热电偶、防爆热电偶、装配式热电偶、高温热电偶、陶瓷热电偶、铂铑热电偶、螺钉热电偶、压簧热电偶等等，接受定制，来图生产，厂家直销，保质保量。下面跟大家一起简单快捷的了解一下热电偶的相关知识：
热电偶（thermocouple）是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表（二次仪表）转换成被测介质的温度。各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成，通常和显示仪表、记录仪表及电子调节器配套使用。
热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路，当两端存在温度梯度时，回路中就会有电流通过，此时两端之间就存在电动势——热电动势，这就是所谓的塞贝克效应(Seebeck effect）。两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系，制成热电偶分度表；分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。
在热电偶回路中接入第三种金属材料时，只要该材料两个接点的温度相同，热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。因此，在热电偶测温时，可接入测量仪表，测得热电动势后，即可知道被测介质的温度。热电偶测量温度时要求其冷端（测量端为热端，通过引线与测量电路连接的端称为冷端）的温度保持不变，其热电势大小才与测量温度呈一定的比例关系。若测量时，冷端的（环境）温度变化，将严重影响测量的准确性。在冷端采取一定措施补偿由于冷端温度变化造成的影响称为热电偶的冷端补偿正常。与测量仪表连接用专用补偿导线。
热电偶冷端补偿计算方法：
从毫伏到温度：测量冷端温度，换算为对应毫伏值，与热电偶的毫伏值相加，换算出温度；
从温度到毫伏：测量出实际温度与冷端温度，分别换算为毫伏值，相减後得出毫伏值，即得温度。
-
测温条件 （热电偶厂家 武汉天康仪表有限公司提供）
是一种感温元件，是一种一次仪表，热电偶直接丈量温度。由2种不同成分材质的导体组成的闭合回路，由于材质不同，不同的电子密度产生电子扩散，稳定均衡后就产生 了电势。当两端存在梯度温度时，回路中就会有电流产生，产生热电动势，温度差越大，电流就会越大。测得热电动势之后即可晓得温度值。热电偶实际上是一种能量转换器，可将热能转换成电能。
热电偶的技术优势：热电偶测温范围宽，性能比拟稳定；丈量精度高，热电偶与被测对象直接接触，不受中间介质的影响；热响应时间快，热电偶对温度变化反响灵活；丈量范围 大，热电偶从-40~+ 1600℃ 均可连续测温；热电偶性能牢靠， 机械强度好。运用寿命长，装置便当。
电偶必需是由两种性质不同但契合一定要求的导体（或半导体）材料构成回路。热电偶丈量端和参考端之间必需有温差。
将两种不同资料的导体或半导体A和B焊接起来，构成一个闭合回路。当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因此在回路中构成一个大小的电流,这 种现象称为热电效应。热电偶就是应用这一效应来工作的。
-
主要特点 （热电偶厂家 武汉天康仪表有限公司提供）
1、装配简单,更换方便；
2、压簧式感温元件，抗震性能好；
3、测量精度高；
4、测量范围大（－200℃～1300℃，特殊情况下－270℃～2800℃）；
5、热响应时间快；
6、机械强度高，耐压性能好；
7、耐高温可达2800度；
8、使用寿命长。
四、结构要求
热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：
1、组成热电偶的两个热电极的焊接必须牢固；
2、两个热电极彼此之间应很好地绝缘，以防短路；
3、补偿导线与热电偶自由端的连接要方便可靠；
4、保护套管应能保证热电极与有害介质充分隔离。
五、工作原理 （热电偶厂家 武汉天康仪表有限公司提供）
两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当两个接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。
热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度，对于热电偶的热电势，应注意如下几个问题：
1、热电偶的热电势是热电偶工作端的两端温度函数的差，而不是热电偶冷端与工作端，两端温度差的函数；
2、热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成份和两端的温差有关；
3、当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，如图所示。当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势，因而在回路中形成一个大小的电流。热电偶就是利用这一效应来工作的。
六、常见种类 （热电偶厂家 武汉天康仪表有限公司提供）
常用热电偶可分为标准热电偶和非标准热电偶两大类。所谓标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。标准化热电偶中国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为中国统一设计型热电偶。
|
热电偶分度号
|
热电极材料
|
|
正极
|
负极
|
|
S
|
铂铑 10
|
纯铂
|
|
R
|
铂铑 13
|
纯铂
|
|
B
|
铂铑 30
|
铂铑 6
|
|
K
|
镍铬
|
镍硅
|
|
T
|
纯铜
|
铜镍
|
|
J
|
铁
|
铜镍
|
|
N
|
镍铬硅
|
镍硅
|
|
E
|
镍铬
|
铜镍
|
从理论上讲，任何两种不同导体（或半导体）都可以配制成热电偶，但是作为实用的测温元件，对它的要求是多方面的。为了保证工程技术中的可靠性，以及足够的测量精度，并不是所有材料都能组成热电偶，一般对热电偶的电极材料，基本要求是：
1、在测温范围内，热电性质稳定，不随时间而变化，有足够的物理化学稳定性，不易氧化或腐蚀；
2、电阻温度系数小，导电率高，比热小；
3、测温中产生热电势要大，并且热电势与温度之间呈线性或接近线性的单值函数关系；
4、材料复制性好，机械强度高，制造工艺简单，价格便宜。
七、主要分类 （热电偶厂家 武汉天康仪表有限公司提供）

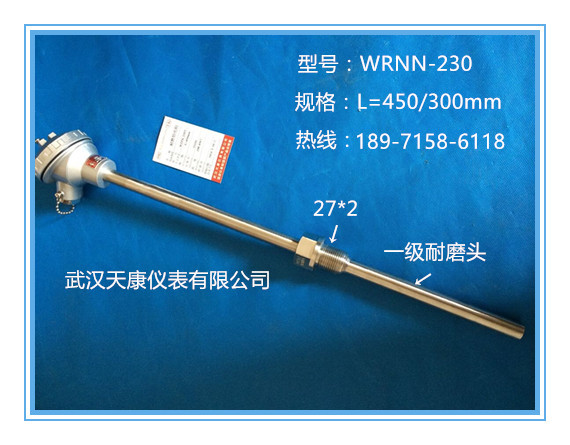

1、按固定装置型式分类

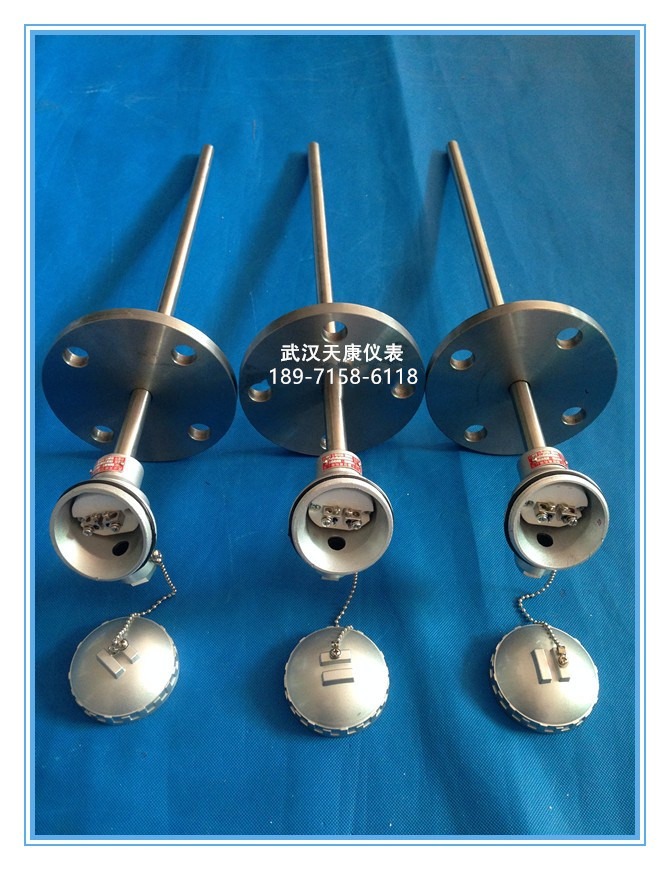

热电偶作为主要测温手段，用途十分广泛，因而对固定装置和技术性能有多种要求，因此热电偶的固定装置分为六种：无固定装置式、螺纹式、固定法兰式、活动法兰式、活动法兰角尺形式、锥形保护管式六种。

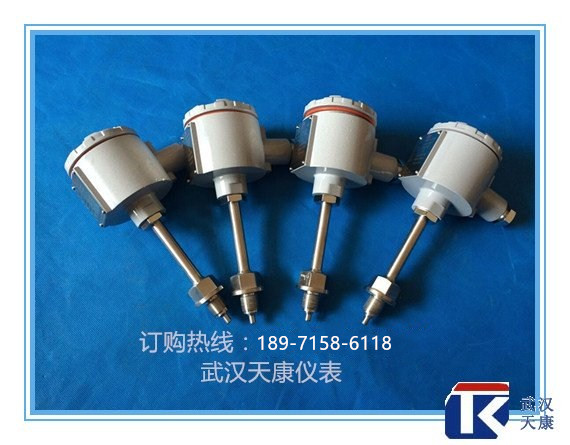

2、按装配及结构方式分类

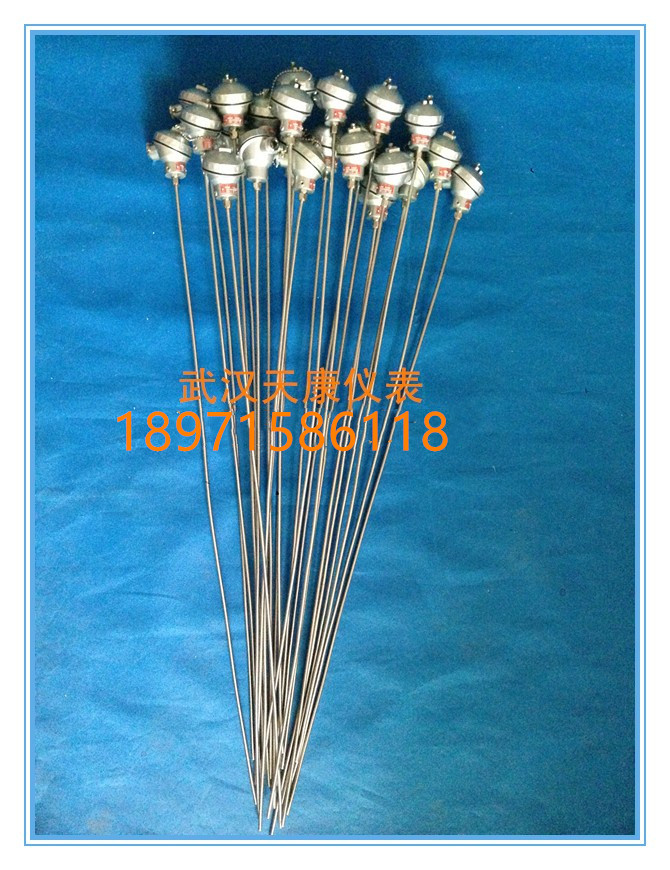

根据热电偶的性能结构方式可分为：可拆卸式热电偶、隔爆式热电偶、铠装热电偶和压弹簧固定式热电偶等特殊用途的热电偶。
3、也可按照产品本身特点分类
按照产品本身特点分类为：K型热电偶、S型热电偶、B型热电偶、J型热电偶、E型热电偶、N型热电偶、铠装热电偶、耐磨热电偶、防爆热电偶、装配式热电偶、高温热电偶、陶瓷热电偶、铂铑热电偶、螺钉热电偶、压簧热电偶等等
八、故障处理
热电偶输入产生故障判别法：
按照仪表接线图进行正确接线通电后，仪表先是显示仪表的热电偶分度号，
接着显示仪表量程范围，再测仪表下排的数码管显示设定温度，仪表上排数码管显示测量温度。若仪表上排数码管显示不是发热体的温度，而显示“OVER”、“0000”或“000”等状况，说明仪表输入部位产生故障，应作如下试验：
1）把热电偶从仪表热电偶输入端拆下，再用任何一根导线把仪表热电偶输入端短路。通电时，仪表上排数码管显示值约为室温时，说明热电偶内部连线开路，应更换同类型热电偶。若还是以上所说的状况，说明仪表在运输过程中，仪表的输入端被损坏，要调换仪表。
2）把上述故障仪表的热电偶拆去，换用旁边运行正常的同种分度号仪表上接入的热电偶，通电后，原故障仪表上排数码管显示发热体温度时，说明热电偶连线开路，更换同类型热电偶。
3）把有故障的热电偶从仪表上拆下来，用万用表放在测量欧姆（R）*1档，用万用表两表棒去测热电偶两端，若万用表上显示的电阻值很大，说明热电偶内部连接开路，更换同类型热电偶。否则有一定阻值，说明仪表输入端有问题，应更换仪表。
4）按照仪表接线图接线正确，若仪表通电后，仪表上排数码管显示有负值等现象，说明接入仪表的热电偶“+”与“—”接错而造成的。只要重新调换一下即可。
5）接线正确仪表在运行时，仪表上排数码管显示的温度与实际测量的温度相差40度~70度。甚至相差更大，说明仪表的分度号与热电偶的分度号搞错。按热电偶分度号B、S、K、E等热电偶的温度与毫伏（MV）值的对应关系来看，同样温度的情况下，产生的毫伏值（MV）B分度号最小，S分度号次小，K分度号较大，E分度号最大，按照此原理来判别。
常见故障分析及处理
常见故障分析及处理： （热电偶厂家 武汉天康仪表有限公司提供）
|
故障现象
|
可能原因
|
处理方法
|
|
热电势比实际值小（显示仪表指示值偏低）
|
热电极短路
|
如潮湿所致，则进行干燥；如绝缘子损坏，则更换绝缘子
|
|
热电偶的接线柱处积灰，造成短路
|
清扫积灰
|
|
补偿导线线间短路
|
找出短路点，加强绝缘或更换补偿导线
|
|
热电偶热电极变质
|
在长度允许的发问下，剪去变质段重新焊接，或更换新热电偶
|
|
补偿导线与热电偶极性接反
|
重新接正确
|
|
补偿导线与热电偶不配套
|
更换相配套的补偿导线
|
|
热电偶安装位置不录或插入深度不符合要求
|
重新按规定安装
|
|
热电偶冷端温度补偿不符合要求
|
调整冷端补偿器
|
|
热电偶与显示仪表不配套
|
更换热电偶或显示仪表使之相配套
|
|
热电势比实际值大（显示仪表指示值偏高）
|
显示仪表与热电偶不配套
|
更换热电偶使之相配套
|
|
热电偶与补偿导线不配套
|
更换补偿导线使之相配套
|
|
有直流干扰信号进入
|
排除直流干扰
|
|
热电势输出不稳定
|
热电偶接线柱与热电极接触不良
|
将接线柱螺丝拧紧
|
|
热电偶测量线路绝缘破损，引起断续短路或接地
|
找出故障点，修复绝缘
|
|
热电偶安装不牢或外部震动
|
紧固热电偶，消除震动或采取减震措施
|
|
热电极将断未断
|
修复或更换热电偶
|
|
外界干扰（交流漏电，电磁场感应等）
|
查出干扰源，采用屏蔽措施
|
|
热电偶热电势误差大
|
热电极变质
|
更换热电极
|
|
热电偶安装位置不当
|
改变安装位置
|
|
保护管表面积灰
|
清除积灰
|
大家如果对热电偶（K型热电偶、S型热电偶、B型热电偶、J型热电偶、E型热电偶、N型热电偶、铠装热电偶、耐磨热电偶、防爆热电偶、装配式热电偶、高温热电偶、陶瓷热电偶、铂铑热电偶、螺钉热电偶、压簧热电偶等等）、热电偶厂家有相关的疑问或采购意向，可联系本公司业务人员，我们会给您提供相关解答和报价，谢谢，顺祝商祺！
